КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ

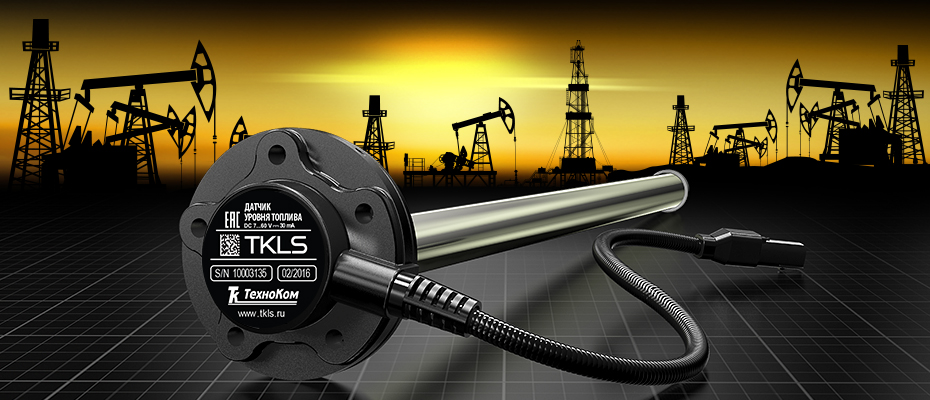

Датчик уровня топлива «TKLS» – это электронный измеритель-преобразователь емкостного типа, предназначенный для измерения уровня топлива в топливном баке транспортного средства (или в иной ёмкости), преобразования полученных данных в цифровой вид либо частотный сигнал и передачи их устройству сбора данных. Данные передаются в цифровом виде по интерфейсу RS-485 в заданном пользователем протоколе. Кроме того, датчик позволяет осуществлять передачу измеренного уровня топлива в виде частотно-модулированного импульсного сигнала с частотой, прямо пропорциональной измеренному уровню топлива. Дополнительно, датчик позволяет измерять и передавать в цифровом виде ряд параметров, таких как температура, угол наклона бака относительно горизонтальной плоскости, коды диагностики и т.п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР ЗНАЧЕНИЕ
Выходной интерфейс 1x RS-485 (TIA/EIA-485-A)
1x частотный выход
Протокол интерфейса RS-485 AGHIP / LLS / ModBus
Bluetooth Smart / Bluetooth Low Energy (BLE) Есть
Встроенный акселерометр / измерение угла наклона Есть
Самодиагностика Есть
Отчет об ошибках Есть
Защита настроек паролем Есть
Проводное подключение к навигационному терминалу Есть
Беспроводное подключение к навигационному терминалу Есть1
Дистанционная настройка по интерфейсу Bluetooth Есть
Дистанционная настройка по интерфейсу RS-485 Есть
Дистанционное обновление микропрограммы (прошивки) Есть
Ведение журнала событий Есть
Измерение температуры Есть
Автоматическая тарировка Есть
Количество дискретных входов, шт 1
ПАРАМЕТРЫ ЧАСТОТНОГО ВЫХОДА
Диапазон выходного сигнала, Гц 100…3000
Тип выхода открытый коллектор
Максимальный ток нагрузки, мА 200
ПАРАМЕТРЫ ИЗМЕРЕНИЙ
Измеряемая среда Бензин, дизельное топливо, масло
Точность измерения в рабочей области, не хуже, % 1
Разрешающая способность, бит 12
Диапазон измерения температуры, °С -40…+85
Погрешность измерения температуры, °С ±1
ПАРАМЕТРЫ РАБОТЫ ДАТЧИКА
Напряжение питания, В 7…60
Потребляемый ток, не более, мА2 30
Температурный диапазон, °С -40…+85
Степень защиты корпуса IP67 (IP69K3)
Длина измерительной части, мм 750 / 1000 / 1500 / 2000
Тип крепления SAE 5
Срок службы изделия, лет 10
1    Возможность беспроводного подключения к навигационным терминалам серии «АвтоГРАФ™», оснащенным модулем Bluetooth.
2    Все измерения параметров устройства, кроме особо оговоренных случаев, производятся при номинальном напряжении питания 12,0 ± 0,5 В.
3    Немецкий стандарт DIN 40050-9 расширяет российский МЭК 60529 до степени защиты IP69K.
      Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением.
      Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй
      под высоким давлением.
      Степень защиты IP69K первоначально была разработана для транспортных средств: дорожной, строительной, карьерной и специальной техники, особенно тех,
      которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях
      (химическая промышленность и пищевая промышленность).
      Датчик уровня топлива TKLS, в целях увеличения надежности, специально изготавливается в корпусе, со степенью защиты IP69K, несмотря на то,
      что на территории РФ максимальная степень защиты корпуса при сертификации – IP67.

КОМПЛЕКТ ПОСТАВКИ

НАИМЕНОВАНИЕ КОЛИЧЕСТВО
1 Датчик уровня топлива «TKLS» 1 шт.
2 Крышка защитная 1 шт.
3 Кабель удлинительный в пластиковой гофре 7,5 м
4 Комплект монтажный 1 комплект
5 Паспорт 1 шт.
6 Гарантийный талон 1 шт.

КОМПЛЕКТ МОНТАЖНЫЙ

НАИМЕНОВАНИЕ КОЛИЧЕСТВО
1 Прокладка уплотнительная 1 шт.
2 Саморез с шайбой и уплотнительной прокладкой M5 5 шт.
3 Заклепка-гайка с резьбой M5 5 шт.
4 Винт-болт крепежный M5 5 шт.
5 Пломба пластиковая 1 шт.
6 Пломба разъема роторная 1 шт.
7 Изолирующий колпачок 1 шт.
8 Предохранитель с держателем 1 шт.

ИНТЕРФЕЙСНЫЙ РАЗЪЕМ

Разъем 1
Интерфейсный разъем датчика.
Вид со стороны контактов.
Разъем 2
Разъем удлинительного кабеля.
Вид со стороны разъема.

ЦВЕТ ПРОВОДА В КАБЕЛЕ ОПИСАНИЕ
1 КРАСНЫЙ «+» Основного питания
2 ОРАНЖЕВЫЙ RS-485 (A)
3 СЕРЫЙ Частотный выход (ОК)
4 ЧЕРНЫЙ Общий
5 КОРИЧНЕВЫЙ RS-485 (B)
6 БЕЛЫЙ Цифровой вход (по «–»)

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантия распространяется на весь срок службы изделия (Пожизненная Гарантия / Lifetime Warranty).
Полностью условия гарантийного обслуживания изложены в Гарантийном Талоне (входит в комплект поставки)
и в «Руководстве по эксплуатации» («Руководстве пользователя»).
Основанием для гарантийного обслуживания является выданный в установленном порядке Гарантийный Талон.
В случае отсутствия или наличия некорректных записей в графах Гарантийного Талона (дата продажи, подпись
продавца и покупателя, печать продавца и т.п.), данный Гарантийный Талон является недействительным.

СЕРТИФИКАТЫ И ЛИЦЕНЗИИ


• Свидетельство об утверждении типа средств измерений: RU.C.29.639.A № 59741
• Сертификат о признании утверждения типа средств измерений Республики Казахстан: № 12682 (на русском и казахском языках)
• Сертификат соответствия требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008): № 000028A.01A.2013.ARM
• Сертификат соответствия взрывозащищенного оборудования 0ExiamIIBT6 X: ТС RU C-RU.AB24.B.03444
• Сертификат соответствия требованиям Технического Регламента Таможенного Союза о безопасности колесных ТС: С-RU.АД06.В.00142
• Декларация о соответствии Таможенного Союза: TC N RU Д-RU.АЯ46.В.79311
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS): E8 10R-04 1452 (на 2-х листах)
• Сертификат соответствия Правилам ООН (UN Regulations) E mark (TKLS-L): E8 10R-05 1739 (на 2-х листах)
